 ERNI MiniBridge® para
conexiones PCB-Cable
MiniBridge™ 2, 3, 4, 6 y 8 contactos.
ERNI continua ampliando su gama de conectores paso 1,27 mm con el MiniBridge
una sola fila. Originalmente lanzado en 4 contactos, ya están disponibles
las versiones 2, 3, 6 y 8 pines (10 y 12 bajo consulta).
Los gama MiniBridge™ es ideal para aplicaciones de sensores, fuentes de
alimentación y comunicación de datos en los sectores de electrónica de
automoción e industrial, computadoras, electrónica de consumo y equipamiento
de medicina.

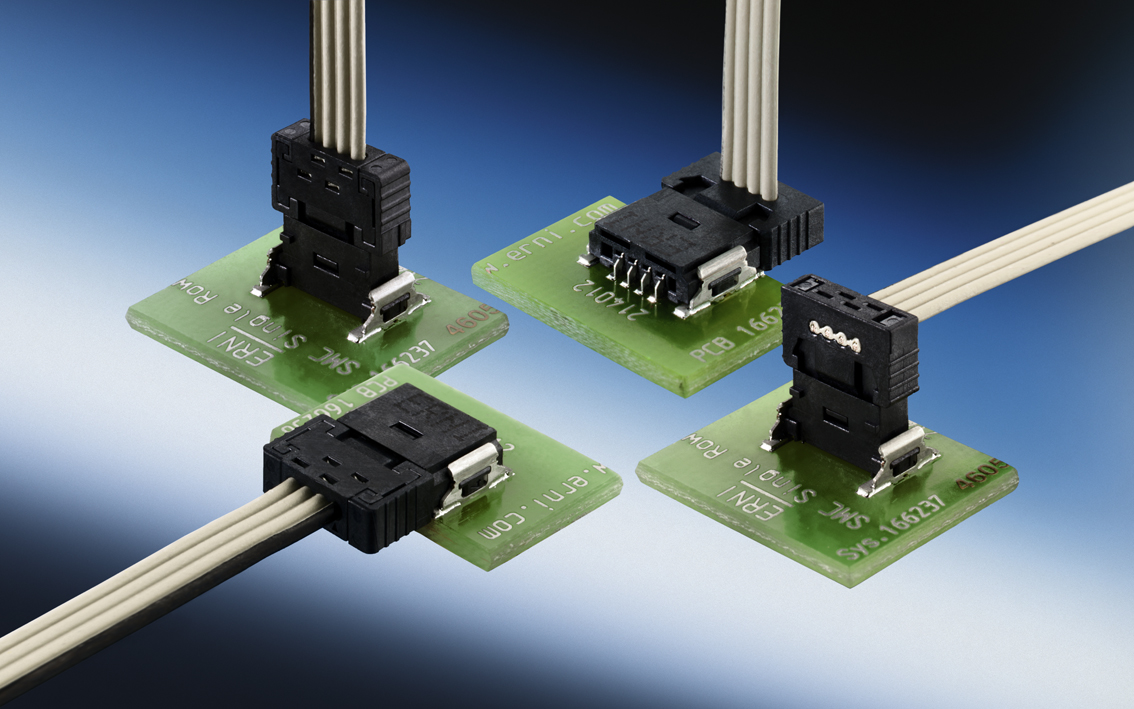

A pesar de sus reducidas dimensiones, este conector con cable miniatura
ofrece una alta capacidad de corriente de hasta 4A a 20ºC (dependiendo del
cable), luego 3A/70ºC y 2A/100ºC. El amplio rango de temperatura de trabajo
de -55 a +125°C más la disponibilidad de machos rectos o acodados así como
hembras para cable con salida 90/180º, permite que el conector pueda ser
usado en diferentes aplicaciones.
Flexible y robusto

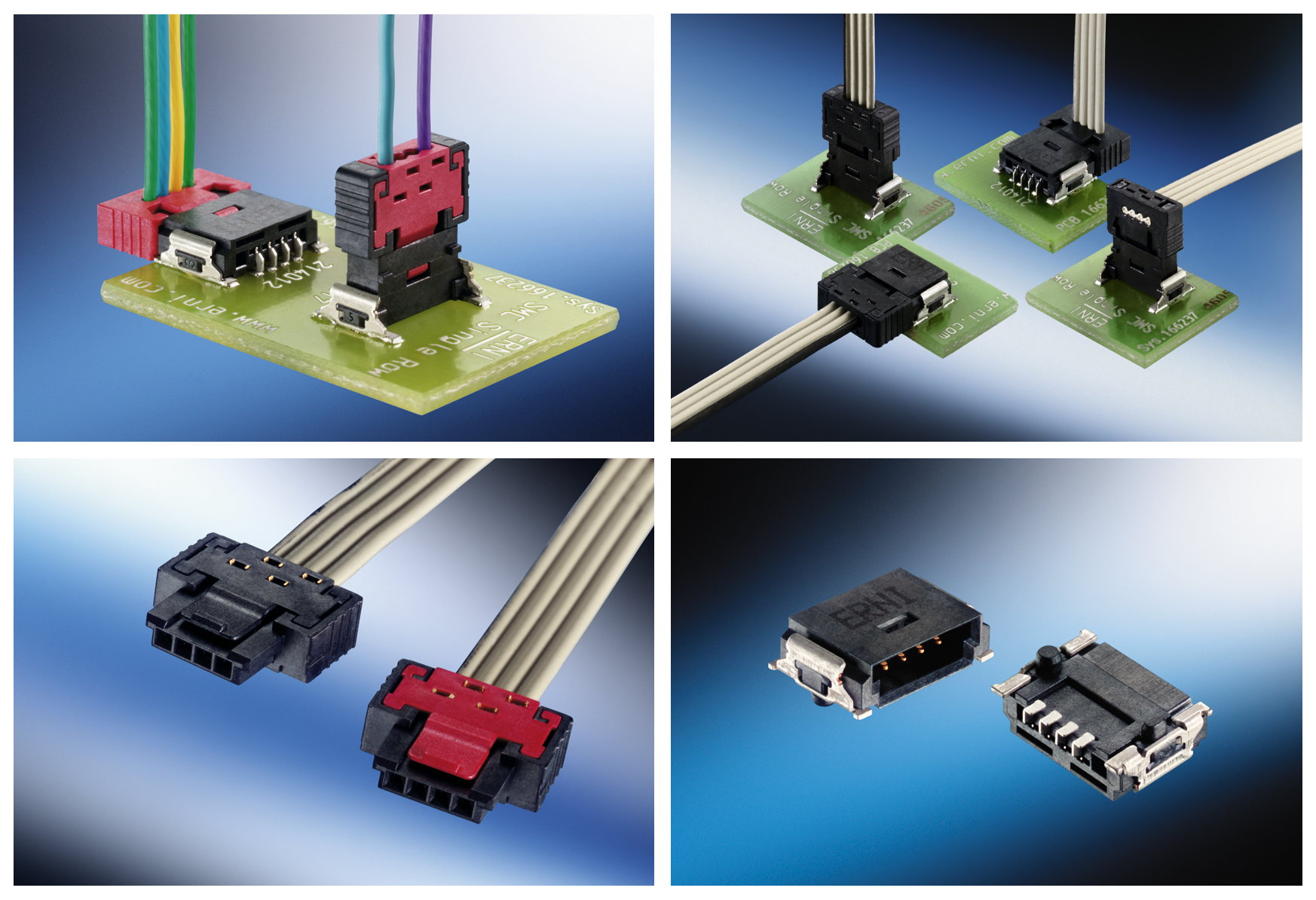

Los conectores macho son de montaje SMD, y las hembras usan
terminación por desplazamiento de aislante (IDC). Adicionalmente las hembras
están disponibles con dos tipos de fijación para soportar tanto cargas
normales por vibración (modelo color negro) o bien aplicaciones que implican
vibraciones extremas (modelo en rojo). Esta versión robusta (conector rojo)
precisa de un útil para la desconexión.
Montaje automático
Al igual que la bien establecida gama de conectores en doble fila familia
SMC, el MiniBridge está totalmente diseñado para pick&place y proceso en
líneas SMT con soldadura reflow lead-free (RoHS compliant). Las versiones
macho están disponibles en embalaje bobina.
Los conectores hembra van equipados con guía de cable que asegura un fácil y
rápido montaje del cable plano de paso 1,27 mm, o bien cable simple. La
terminación IDC es apta para conductores AWG-26 (mono o multifilamento).
También es posible la carga parcial.
